HƯỚNG DẪN TINH CHỈNH MẮT CHẢO LNB

Mắt chảo thu (LNB) là thiết bị thu nhận tín hiệu vệ tinh phản xạ từ vệ tinh lên bề mặt chảo thu, sau đó khuếch đại trước khi đưa xuống đầu thu qua cáp dẫn đồng trục.

Trong quá trình lắp đặt sử dụng, nếu mắt chảo thu chưa được tinh chỉnh sẽ dẫn tới hình ảnh trên màn hình TV không ổn định, thậm chí không thu nhận được tín hiệu. Quý khách hàng có thể tự thao thác khi tuân thủ các điều kiện dưới đây:

- Mắt chảo thu không bị nứt vỡ (vì có thể nước mưa chảy vào làm suy giảm tín hiệu).
- Chỉ thao tác khi chảo thu đã được lắp đặt đúng hướng (không bị lệch so với vị trí cố định ban đầu).
- Cáp tín hiệu từ mắt chảo thu LNB đưa xuống đầu thu không bị đứt, gãy.
- Jack cab được cắm chặt vào LNB cũng như đầu thu.
- Vị trí đứng phải thực sự an toàn, thuận lợi cho quá trình thao tác. Tuyệt đối không đứng trước mặt chảo thu hoặc dùng tay che tín hiệu phản xạ vào mắt LNB.
- Cần 1 người thân đứng trước màn hình theo dõi tín hiệu thay đổi trên màn hình TV.

Dụng cụ cần thiết: Tuốc nơ vít 4 cạnh nhỏ.

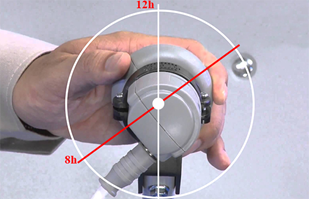

Hướng dẫn: Nới lỏng 2 chiếc ốc đai giữ LNB. Dùng tay xoay LNB đảm bảo Cường độ tín hiệu, Chất lượng tín hiệu đạt giá trị cao nhất theo khuyến nghị hoặc hình ảnh xuất hiện trên màn hình TV.

- Nếu là đầu thu Opentech: S và Q > 85% (Trong mục CÀI ĐẶT -> TÌM KIẾM KÊNH)
- Nếu là đầu thu SmarDTV: Cường độ tín hiệu và Chất lượng tín hiệu > 80% (Trong mục CÀI ĐẶT -> TÌNH TRẠNG TÍN HIỆU)
- Nếu là đầu thu Samsung HD: Cường độ tín hiệu cùng Chất lượng tín hiệu > 80% và BER [-6] = 0 (Bấm phím info (i) từ 2-3 lần, phím info nằm trên phím màu VÀNG)
- Nếu là đầu thu Technicolor: Cường độ tín hiệu > 73% và Chất lượng tín hiệu > 98% (Trong mục CÀI ĐẶT -> TÌNH TRẠNG TÍN HIỆU)
